एएसटीएम ए 500 स्टील पाइप





एएसटीएम ए 500 स्टील पाइप

मानक: ASTM A500

श्रेणी: GR.A, GR.B, GR.C, GR.D

सतह का उपचार: नंगे फिनिश, पेंटिंग, ऑयलिंग, गैल्वेनज़ेशन, 3PE, FBE कोटेड ......



एएसटीएम ए 500 स्टील पाइप

1। मानक गुंजाइश:
एएसटीएम ए 500 अमेरिकन सोसाइटी फॉर टेस्टिंग एंड मैटेरियल्स (एएसटीएम) के लिए स्थापित एक विनिर्देश हैकोल्ड-फॉर्म्ड वेल्डेड और सीमलेस कार्बन स्टील स्ट्रक्चरल टयूबिंग। यह मुख्य रूप से संरचनात्मक अनुप्रयोगों में उपयोग किया जाता है, इसे ASTM A53 (सामान्य-उद्देश्य) या A106 (उच्च-तापमान सेवा) जैसे अन्य मानकों से अलग करता है।



2। सामग्री और ग्रेड:

कार्बन स्टील: मुख्य रूप से उपयोग किया जाता है, शक्ति और सामर्थ्य का संतुलन प्रदान करता है।

ग्रेड: ताकत के स्तर में वृद्धि के साथ ग्रेड ए, बी, सी और डी शामिल हैं।



3। आकार और आकार:

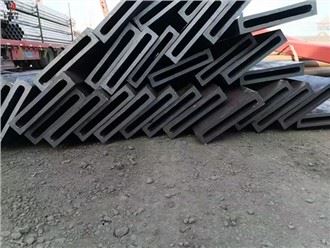

में उपलब्ध हैगोल, वर्ग, आयताकार, और कस्टम आकार।

मानक आकार बाहरी व्यास (गोल के लिए) और साइड आयाम (वर्ग/आयताकार के लिए) की एक श्रृंखला को कवर करते हैं, जिसमें निर्दिष्ट दीवार मोटाई होती है।



4। विनिर्माण प्रक्रियाएं:

ठंडे-गठित वेल्डेड: काम के माध्यम से ताकत बढ़ाता है सख्त।

निर्बाध: वेल्डेड सीम के बिना समान शक्ति प्रदान करता है, उच्च दबाव अनुप्रयोगों के लिए आदर्श।





5। यांत्रिक गुण:

नम्य होने की क्षमता: ग्रेड द्वारा भिन्न होता है (जैसे, 39-70 ksi)।

तन्यता ताकत: आमतौर पर 58-90 ksi।

बढ़ाव: न्यूनतम आवश्यकताएं डक्टिलिटी सुनिश्चित करती हैं (जैसे, ग्रेड बी के लिए 23% बढ़ाव)।



6। रासायनिक रचना:

कार्बन (सी), मैंगनीज (एमएन), फास्फोरस (पी), और सल्फर (एस) जैसे तत्वों पर सीमाएं वेल्डेबिलिटी और स्थायित्व सुनिश्चित करने के लिए।

उदाहरण: ग्रेड सी मैक्स कार्बन सामग्री ~ 0। 23%।



7। परीक्षण और गुणवत्ता नियंत्रण:

तन्य परीक्षण: शक्ति और बढ़ाव की पुष्टि करता है।

हाइड्रोस्टेटिक परीक्षण: रिसाव प्रतिरोध सुनिश्चित करता है।

गैर-विनाशकारी परीक्षण (एनडीटी): सतह की खामियों का पता लगाता है।



8। आवेदन:

संरचनात्मक ढांचे: इमारतें, पुल, स्टेडियम।

परिवहन: मोटर वाहन फ्रेम, रेलिंग।

औद्योगिक: मशीनरी, समर्थन कॉलम।



9। लाभ:

प्रभावी लागत: प्रतिस्पर्धी शक्ति-से-वजन अनुपात।

बहुमुखी प्रतिभा: कई आकृतियों और आकारों में उपलब्ध है।

सहनशीलता: लोड-असर संरचनाओं के लिए उपयुक्त।



10। सीमाएँ:

क्षरण संवेदनशीलता: संक्षारक वातावरण में सुरक्षात्मक कोटिंग्स (जैसे, गैल्वनाइजेशन) की आवश्यकता होती है।

उच्च तापमान के उपयोग के लिए नहीं: ASTM A106 के विपरीत।



11। अन्य मानकों की तुलना:

एएसटीएम ए 53: सामान्य-उद्देश्य, कम ताकत।

ASTM A1085: संवर्धित गुण और तंग सहिष्णुता।



12। मीट्रिक विचार:

ASTM A500/A500M में वैश्विक प्रयोज्यता के लिए मीट्रिक आयाम शामिल हैं।



निष्कर्ष:
एएसटीएम ए 500 स्टील टयूबिंग बहुमुखी आकार में विश्वसनीय, उच्च शक्ति वाले कार्बन स्टील की तलाश करने वाले संरचनात्मक इंजीनियरों के लिए एक पसंद है। इसकी वर्गीकृत प्रणाली परियोजना की मांगों के आधार पर अनुकूलन की अनुमति देती है, हालांकि दीर्घायु के लिए संक्षारण संरक्षण आवश्यक है।





एएसटीएम ए 500 राउंड स्ट्रक्चरल टयूबिंग
श्रेणी	तन्यता ताकत		नम्य होने की क्षमता		बढ़ाव
जीआरए	45000psi	310MPA	33000psi	230MPA	25%
ग्राम	58000psi	400MPA	42000psi	290MPA	23%
ग्राम	62000psi	425MPA	46000psi	315MPA	21%
ग्राम	58000psi	400MPA	36000psi	250MPA	23%



ASTM A500 आकार का संरचनात्मक ट्यूबिंग
श्रेणी	तन्यता ताकत		नम्य होने की क्षमता		बढ़ाव
जीआरए	45000psi	310MPA	39000psi	270MPA	25%
ग्राम	58000psi	400MPA	46000psi	315MPA	23%
ग्राम	62000psi	425MPA	50000psi	345MPA	21%
ग्राम	58000psi	400MPA	36000psi	250MPA	23%







संघटन, %
	ग्रेड ए, बी, और डी		ग्रेड सी
	ऊष्मा विश्लेषण	उत्पाद विश्लेषण	ऊष्मा विश्लेषण	उत्पाद विश्लेषण
कार्बन (सी), अधिकतम	0.26	0.30	0.23	0.27
मैंगनीज (एमएन), मैक्स	1.35	1.40	1.35	1.40
फास्फोरस (पी), अधिकतम	0.035	0.045	0.035	0.045
सल्फर (ओं), अधिकतम	0.035	0.045	0.035	0.045
तांबा (Cu), न्यूनतम	0.20	0.18	0.20	0.18
